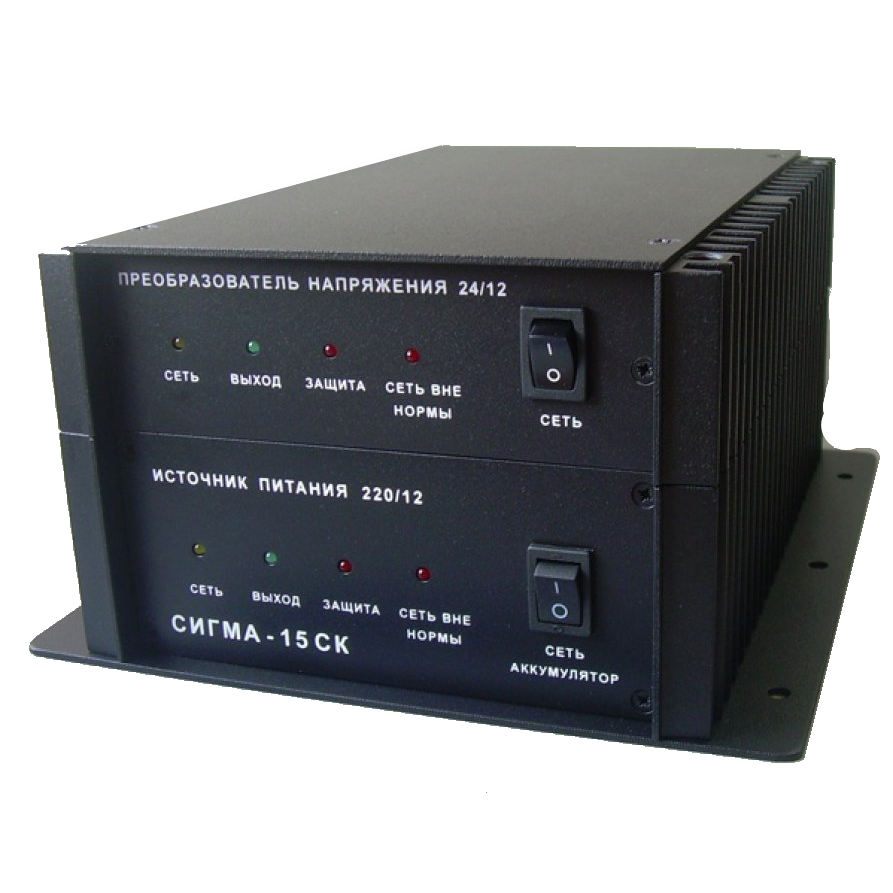

Источник питания Сигма-15СК

  • Источник питания Сигма-15СК
  • Источник питания Сигма-15СК

Судовой АИС Класса B Двухсетевой бесперебойный источник питания Сигма-15СК (220/12В и 24/12В) с автоматическим переключением и подзарядкой. Защита от повышенного и пониженного напряжения питающих сетей и др.

Нет в наличии

Купить в 1 клик

Источники питания Сигма-15СК предназначены для применения на речных и морских судах, а также других объектах, где существуют две независимые электросети: стандартная электросеть переменного тока 220В 50Гц и низковольтная электросеть постоянного тока 24В. Переход с одной сети на другую осуществляется автоматически. Источники питания Сигма-15СК имеют возможность подключения резервной аккумуляторной батареи для обеспечения бесперебойного питания аппаратуры в случае нештатной ситуации, когда отсутствует напряжение в обеих сетях. Встроенный контроллер обеспечивает заряд батареи стабилизированным током, безинерционно подключает ее к потребителю при пропадании питающих напряжений, защищает батарею от глубокого губительного разряда, короткого замыкания и перегрузки. Контроллер защищен от подключения батареи неверной полярностью и имеет функцию отключения батареи от потребителя кнопкой «сеть-аккумулятор».
Не допускается использование изделия для питания радиооборудования, не допущенного Российским Речным Регистром.


Описание, характеристики Радиома Сигма-15СК
Описание источника питания Сигма-15СК:

  • Диапазон входного напряжения сети переменного тока - 175-275В, частота 40-60Гц. Диапазон входного напряжения сети постоянного тока - 21-36В. Выходное напряжение источников 13,8В, ток нагрузки до 15А.
  • Источники питания Сигма-15СК снабжены следующими типами защит:
  • защита от повышенного и пониженного напряжения питающих сетей;
  • защита от перегрузки и короткого замыкания выхода источника;
  • защита от перегрева;
  • защита от превышения выходного напряжения.
Возврат из всех режимов защит автоматический.
Габаритные размеры источника Сигма-15СК - 240х165х115мм, вес не более 3,7 кг.
Нижняя крепежная крышка источников имеет размер 220х204мм.
Алгоритм работы источника питания Сигма-15СК
Приоритет в работе имеет сетевой источник питания, питающийся от сети ~220В. В случае пропадания напряжения в сети ~220В или срабатывании одной из защит источника, кроме К.З., запускается и питает потребителя преобразователь напряжения, работающий от сети = 24В.
При появлении напряжения в сети ~220В или авто-возврате из режима защиты запускается сетевой источник питания, преобразователь напряжения выключается.
В случае пропадания напряжения и в сети = 24В или срабатывании одной из защит преобразователя напряжения, кроме К.З., контроллер подключает батарею к нагрузке.
При появлении напряжения в сети = 24В или авто-возврате из режима защиты запускается преобразователь напряжения, контроллер переводит батарею в режим зарядки.
Если первым появилось напряжение в сети ~220В, запускается сетевой источник, преобразователь напряжения переходит в дежурный режим, контроллер переводит батарею в режим зарядки.
Автоматическое переключение с сетевого источника, на преобразователь напряжения, и обратно, а также на батарею и обратно происходит безинерционно, т.е. без пропадания и провалов выходного напряжения.
Контроллер аккумуляторной батареи включается выключателем «сеть-аккумулятор» сетевого источника питания.
Если сработала защита по току при питании нагрузки от резервной батареи, (в случае отсутствия напряжения в обеих питающих сетях) после устранения причины К.З. для подключения батареи к нагрузке необходимо выключить выключатель «сеть-аккумулятор» на время не менее 3-х сек., а затем вновь его включить.
Контроллер подключает батарею к нагрузке в следующих случаях:
Пропадания напряжения в сети ~220В и = 24В
Срабатывания защиты от повышенного или пониженного напряжения в сети ~220В и = 24В
Срабатывания термозащиты.
Срабатывания защиты от превышения выходного напряжения.
· При срабатывании защиты источника питания по причине К.З., подключение батареи к нагрузке не происходит.
Преобразователь напряжения в дежурном режиме (включен, но работает сетевой источник) потребляет ток не более 40мА. от сети = 24В.
Сетевой источник питания и преобразователь напряжения могут работать по отдельности независимо друг от друга - выбор выключателем «сеть». Разница лишь в том, что контроллер батареи установлен в сетевом источнике питания, и включается он выключателем «сеть-аккумулятор» источника.
Для отключения батареи от нагрузки необходимо выключить выключатель «сеть-аккумулятор» сетевого источника.
Емкость аккумуляторной батареи подключаемой к источнику питания выбирается пользователем (в пределах указанных в инструкции) в зависимости от условий эксплуатации.
Источник питания допускает эксплуатацию без батареи, сохраняя свои технические характеристики, но при этом, не обеспечивает питание нагрузки при попадания напряжения в питающих сетях.
При сработавшей защите от превышения сетевого напряжения сетевой источник питания может длительно выдерживать напряжение питающей сети до 350В.
При более высоком входном напряжении возможно повреждение источника питания.
Преобразователь напряжения может длительно выдерживать входное напряжение до 60В.
Источник питания и преобразователь, длительно выдерживающие более высокие входные напряжения изготавливаются по отдельному заказу.
Источник питания Сигма-15СК выполнен с гальванической развязкой корпуса относительно выхода источника и входа батареи. Это дает возможность в зависимости от условий эксплуатации соединять корпус источника питания с выходом «плюс» или «минус» источника питания.
Функциональные возможности источника питания Сигма-15СК:
  • защита от повышенного и пониженного напряжения питающих сетей;
  • защита от перегрузки и короткого замыкания выхода источника;
  • защита от перегрева;
  • защита от превышения выходного напряжения.
КОМПЛЕКТАЦИЯ:
  • Источник питания Сигма-15СК - 1 шт
  • Кабель питания
  • Комплект технической документации
  • Гарантийный талон
  • Сертификат речного регистра РФ
